Назначение:

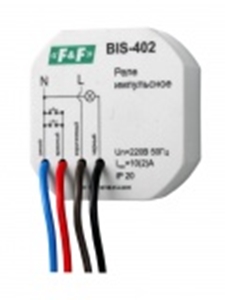

Реле BIS-402 предназначены для управления освещением или иной нагрузкой из нескольких мест по двухпроводной линии при помощи параллельно соединенных кнопочных выключателей.
Преимущества:
Позволяют избежать расходов по прокладке многожильной электропроводки для лестничных или аналогичных выключателей (для соединения кнопок управления с реле достаточно применить двухжильный провод 2x0,35мм2).
Область применения:
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе). Принцип работы.
Принцип работы:
При поступлении импульса на управляющий вход реле происходит переключение его выхода в противоположное состояние, при следующем импульсе - в исходное. В промежутке между управляющими импульсами сохраняется состояние выхода независимо от наличия питающего напряжения. В отличие от контакторов, электроэнергия потребляется только в момент переключения.
Включение нагрузки осуществляется нажатием любого однотактового выключателя (кнопки без фиксации), выключение - следующим нажатием.
Монтаж:
провода питания и нагрузки подсоединить в соот-ветствии со схемой подключения.
Параметр | BIS-402 |
---|
Напряжение питания: | 230В, 50Гц |
Максимальный ток контактов реле: | 8А |
Контакт: | 1Z (1-замыкающий) |
Ток управления: | от 0,5 - до 1 мА |
Задержка включения: | 0,1-0,2 сек. |
Рабочая температура: | от -25°С до +50°С |
Потребляемая мощность: | 0,4 Вт |
Степень защиты: | IP40 |
Размеры: | 55x55x16мм |
Монтаж: | в монтажной коробке |
